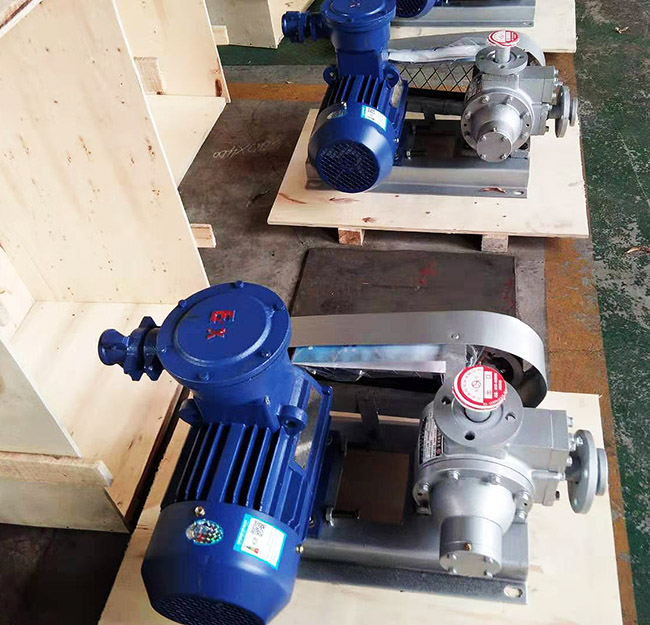

YQB型直連式液化石油氣泵

服務名稱: YQB型直連式液化石油氣泵
服務分類: 液化石油氣泵
公司名稱: 山東博耐泵業(yè)有限公司
添加時間: 22/06/08
點擊次數(shù)：
二維碼:

手機瀏覽

更方便

產品詳情

YQB型直連式液化石油氣泵概述：

　　我廠生產的YQB型直連式液化石油氣泵，主要用于輸送液氨、氨水，也適用于排灌或輸送各種性質類似的揮發(fā)性液體及石油產品。該泵為容積式葉片泵，其結構先進，定子曲面由復合曲線組成，兩端采用機械密封，各固定配合端面均采用“O”型密封圈，旋轉運動的配合部件均采用金屬相對應非金屬，具有使用安可靠，一機多用的功能。

型號：

YQB※-5型

型號意義:

　　YQB-液化石油氣泵　5-升壓范圍(進出口壓差)　 ※-泵的額定流量

工作原理：

　　本泵型式為容積式葉片泵，工作靠葉片離心滑動，流量與軸的轉速有關，定子內曲面采用的復合曲線制成，定子與轉子、擋板、葉片組成十個密封腔體，由于定子曲面是復合曲線，當轉子轉時，進口腔體容積逐漸加大，并形成負壓產生吸力，從而將油液吸入。當轉子旋轉一定角度后，容積截面逐漸減小，從而將油液壓出，在吸油腔與壓油腔之間有一封油塊把吸油腔與壓油腔隔開。葉片靠離心力和兩檔板結構從而與定子內曲面緊密貼合，使泵在額定狀態(tài)下正常工作。

型號	轉速n	流量Q	壓差ΔP	工作壓力P	配套電機型號	功率N	入口通徑寸	出口通徑寸	溫度范圍℃
YQB2-5	600r.P.m	2m3/h	0.5MPa	1.6MPa	YB90M-4	1.5KW	1	1	±40
YQB5-5	780r.P.m	5m3/h	0.5MPa	1.6MPa	YB112M-4	3KW	1	1	±40
YQB10-5	600r.P.m	10m3/h	0.5MPa	1.6MPa	YB132S-4	5.5KW	2	2	±40 ±40
YQB15-5	780r.P.m	15m3/h	0.5MPa	1.6MPa	YB132S-4	5.5KW	2	2	±40 ±40
YQB25-5	600r.P.m	25m3/h	0.5MPa	1.6MPa	YB160M-4	11KW	3	3	±40 ±40
YQB35-5	780r.P.m	35m3/h	0.5MPa	1.6MPa	YB160M-4	11KW	3	3	±40 ±40
YQB60-5	780r.P.m	60 m3/h	0.5MPa	1.6MPa	YB160L-4	15KW	4	4	+40 -40
YQB80-5	780r.P.m	80 m3/h	0.5MPa	1.6MPa	YB180L-4	18.5KW	4	4	+40 -40
